最近，我们的触摸音效墙很受欢迎，由于互动方式有吸引力，图案音乐可定制，到手后安装方式简单，且控制板价格十分优惠，许多朋友将我们的控制板买回去装到自己的海报、墙面上。
这段时间，我们做了两套去现场安装的音效墙，一个是上海的尚文中学
一个是北京中关村软件园的音乐节
这套触摸音效墙就是通过触摸画面上的特定图案，发出设定好的音乐，一块控制板最多可以控制12个触摸点。今天，小编就为大家介绍一下这款触摸音效板，揭秘它的安装方法。

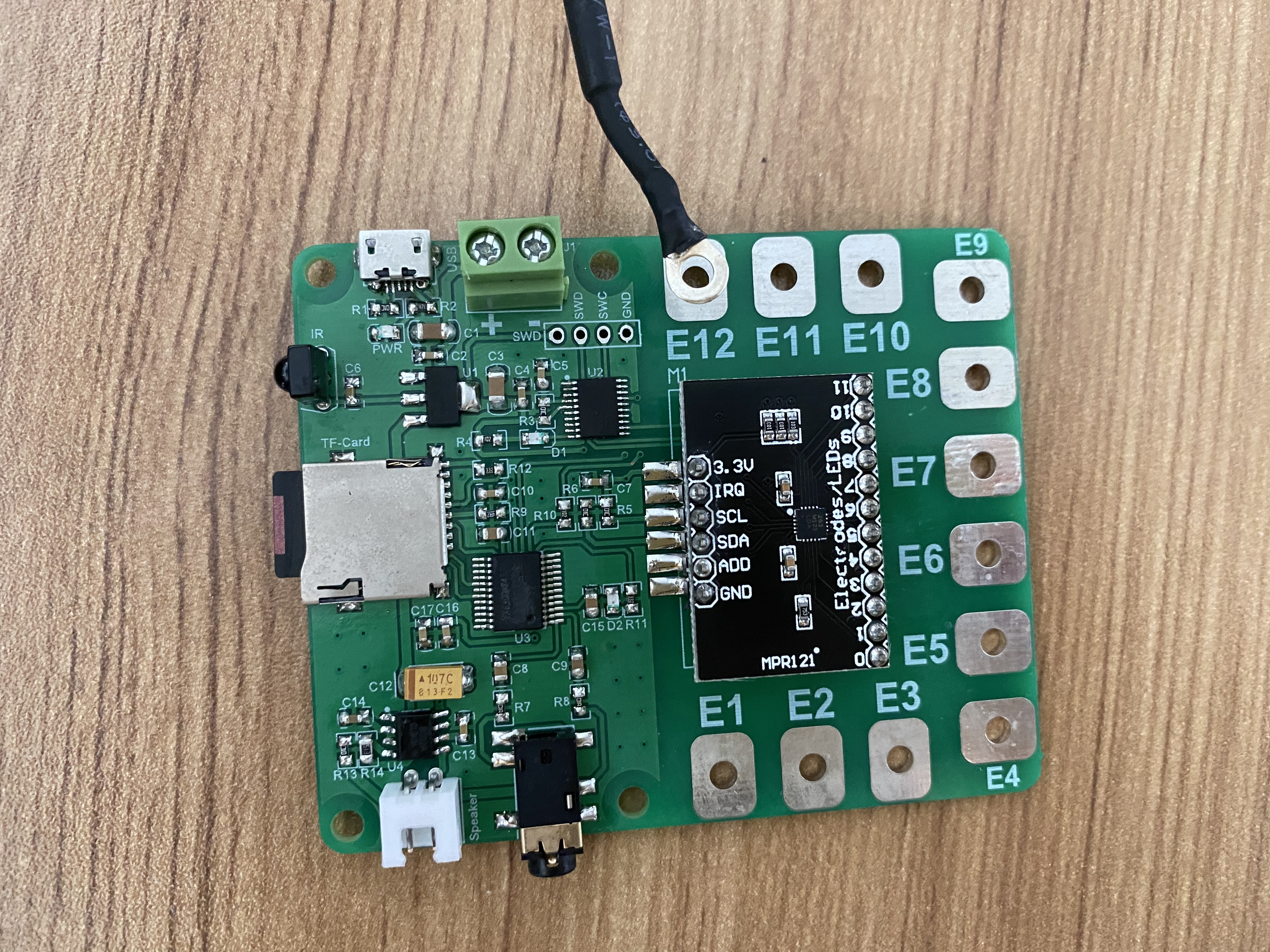

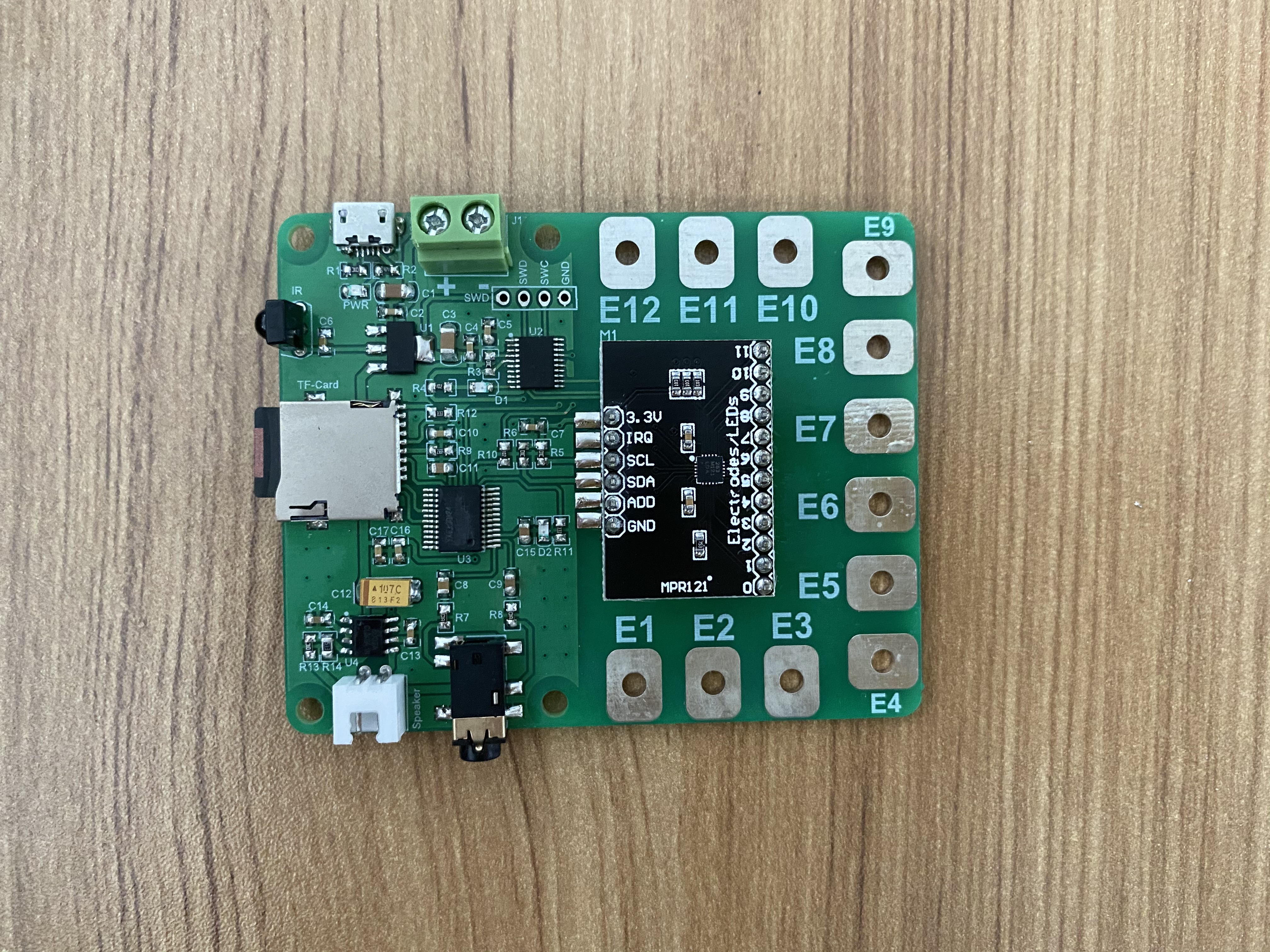

首先，这块音效板就是这样的，上面两个头是电源接口，左边放有SD卡，下面的圆孔是3.5mm音频孔，用来外接音响，右侧的12个点接屏蔽线，作为12个发声触摸点。

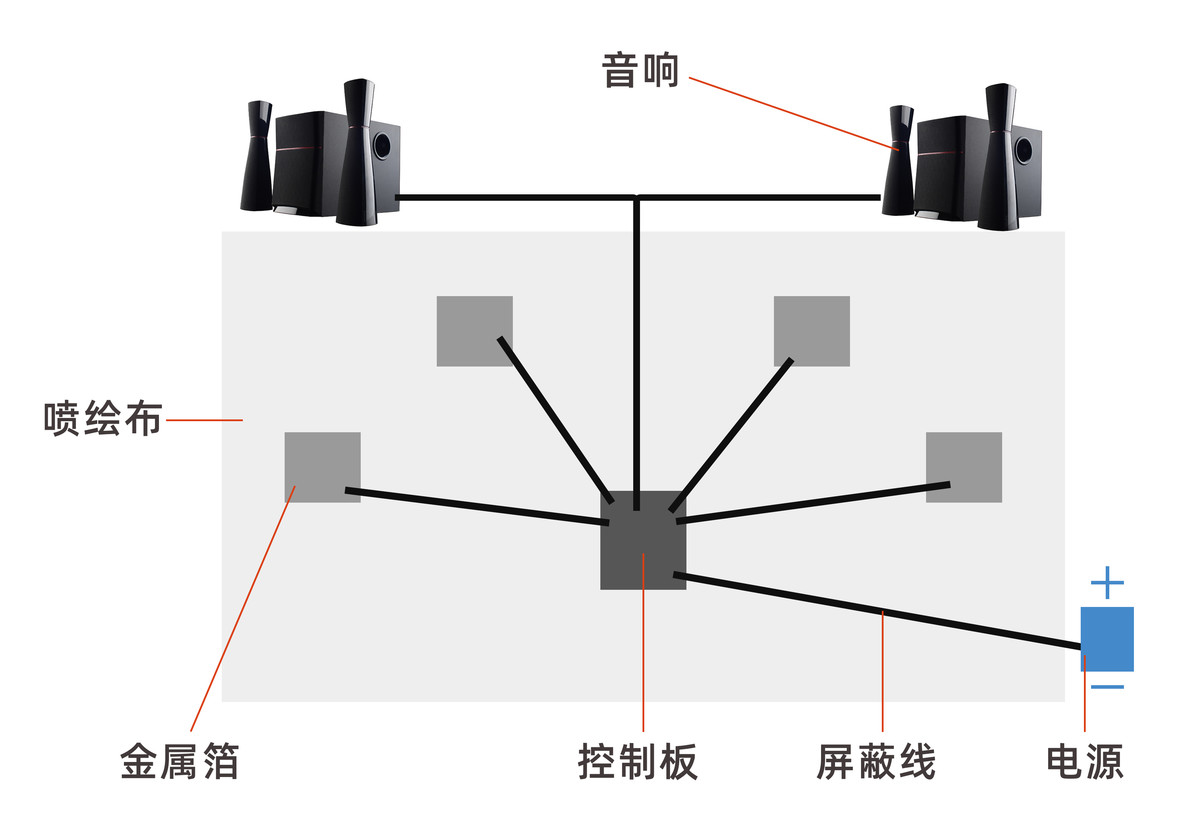

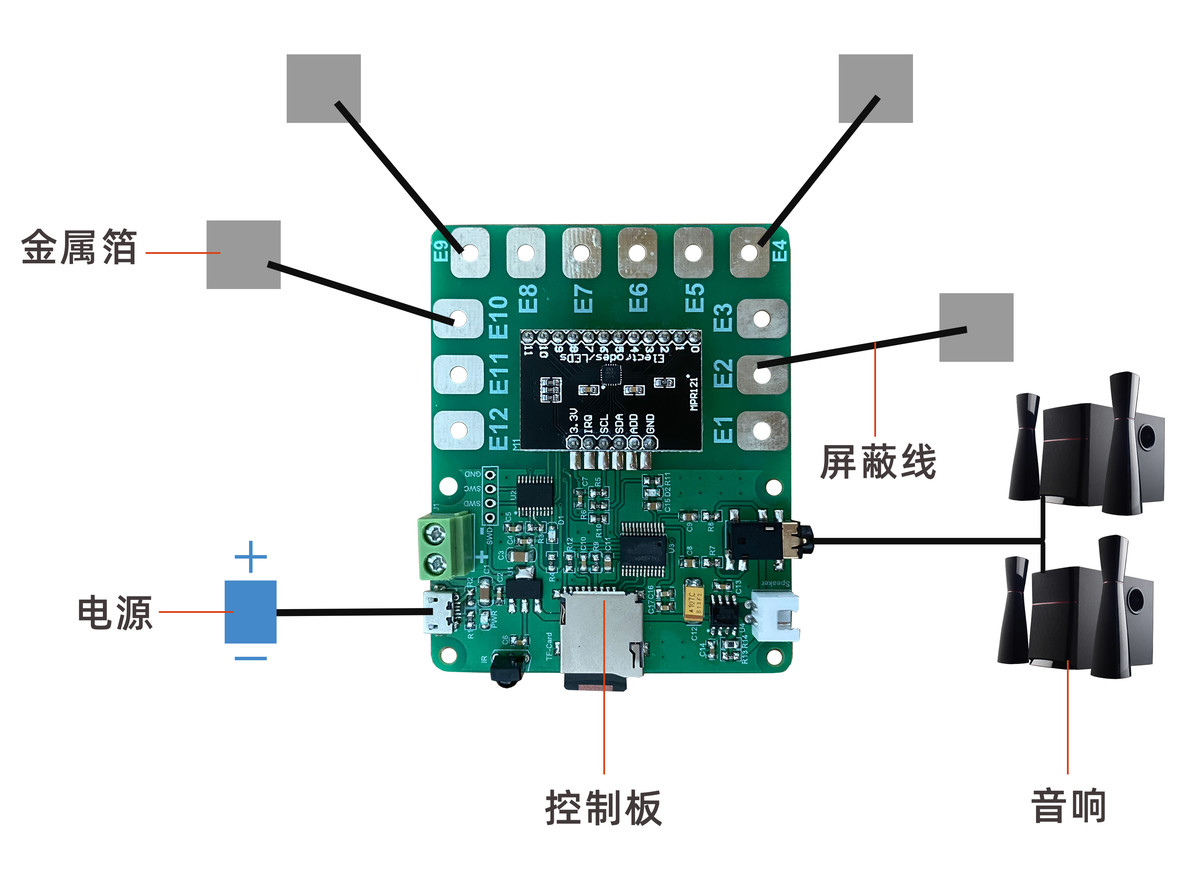

板子的接线图是这样的⬇
现场需要提前准备的除了3.5mm音频线的音响以外，还要在音效墙旁备好电源。下面小编为大家介绍几种常见的安装方法。
桁架+喷绘布/画布/墙布

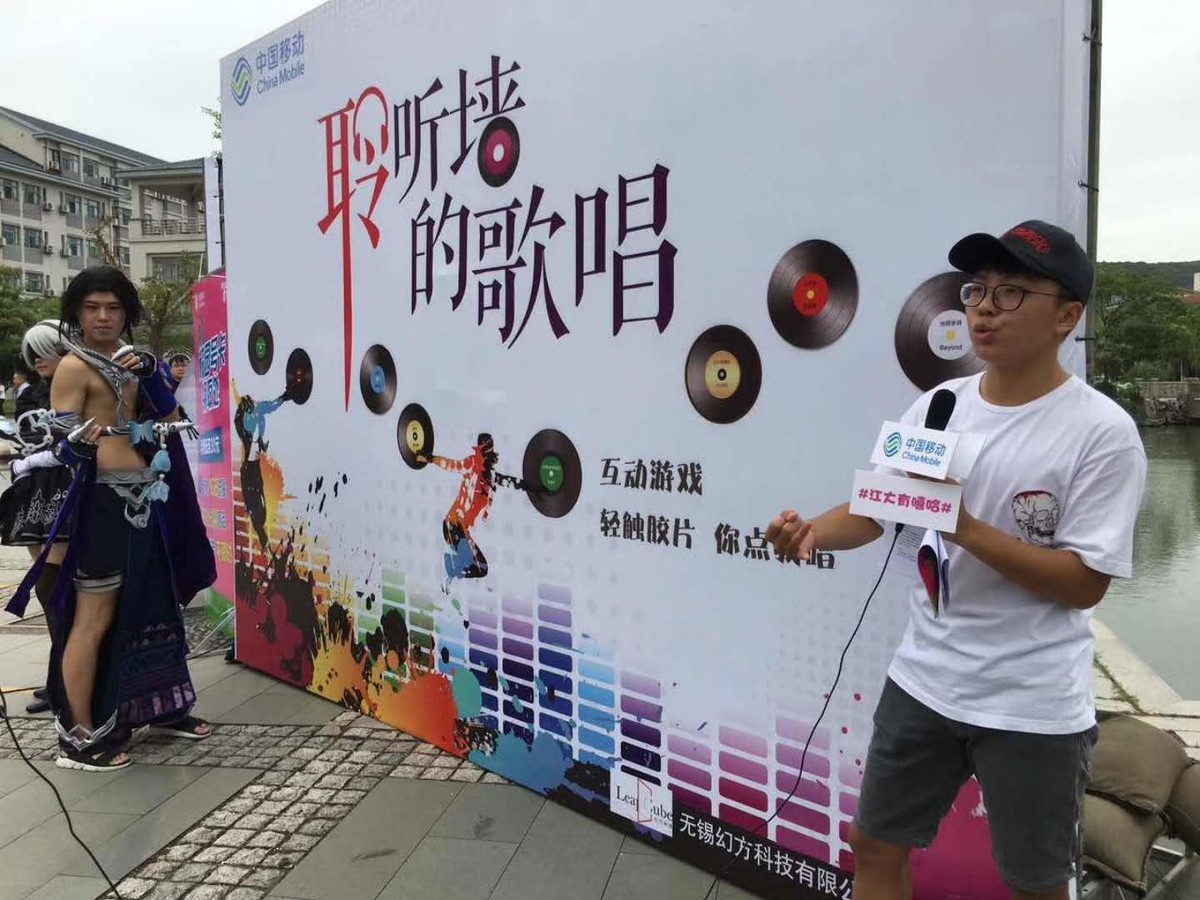

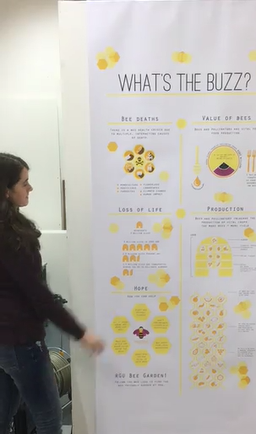

▲江大移动
▲北京中关村软件园音乐节

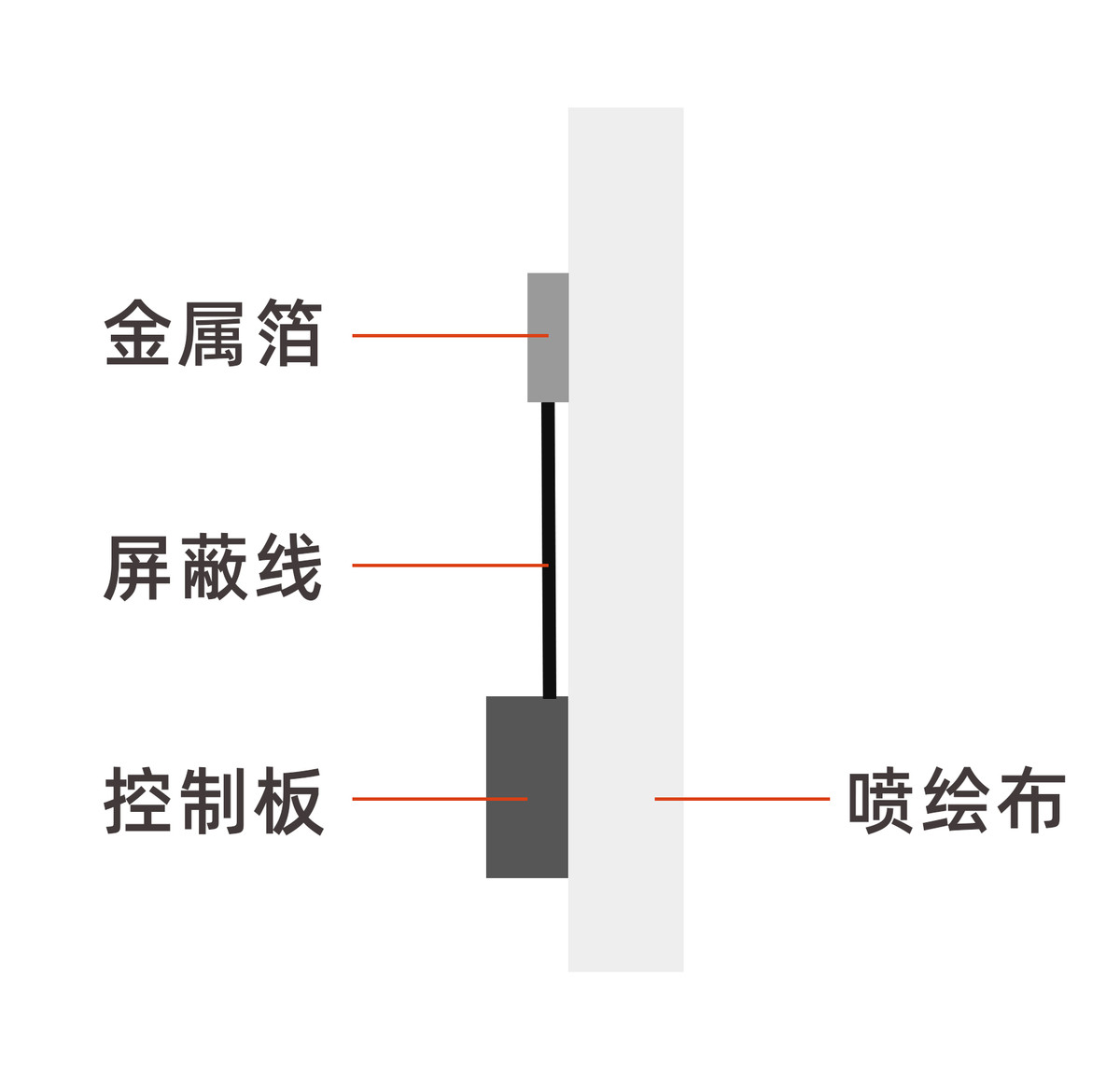

▲接线图

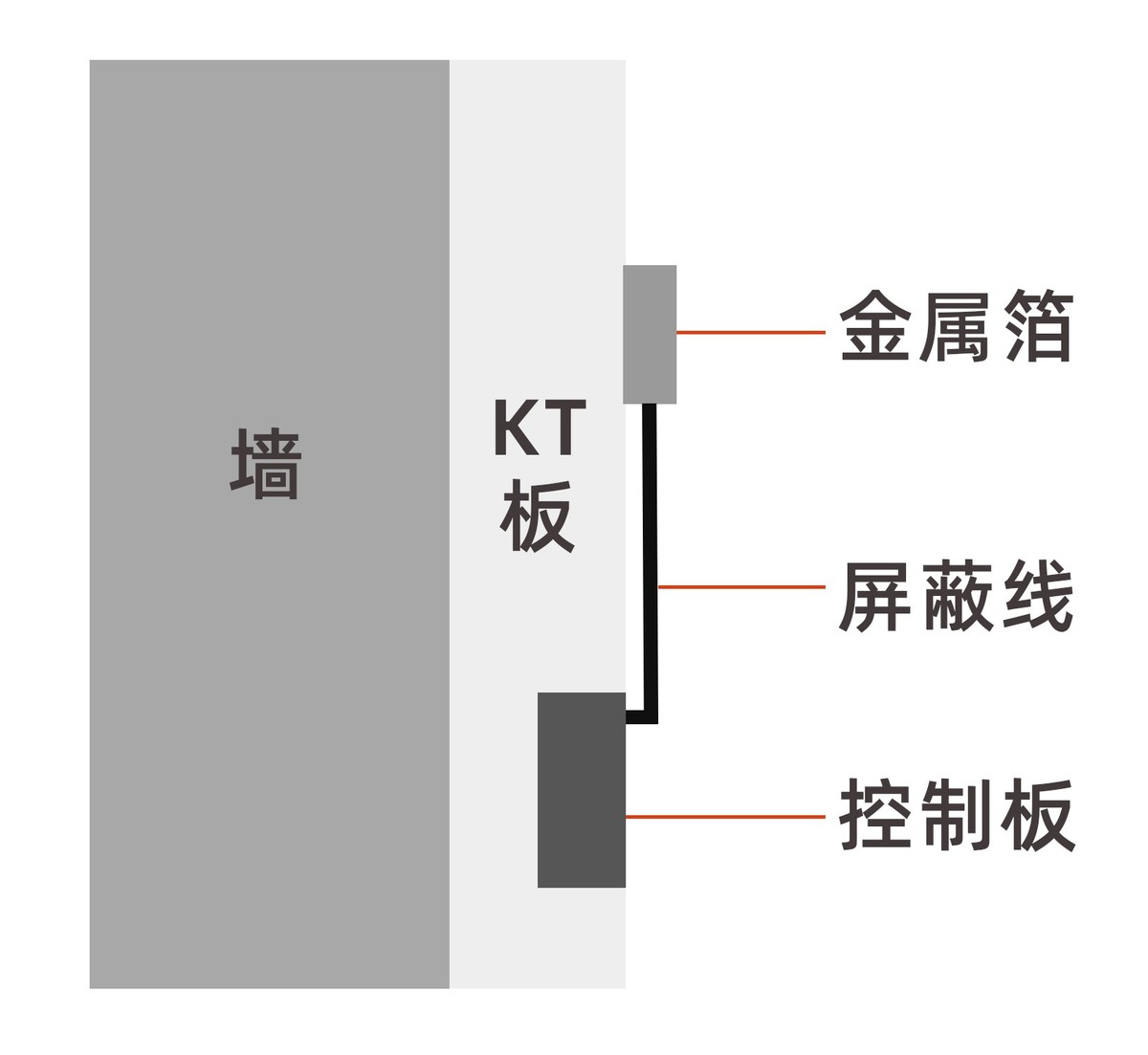

砖墙+KT板+贴膜
▲吴桥小学
▲接线图

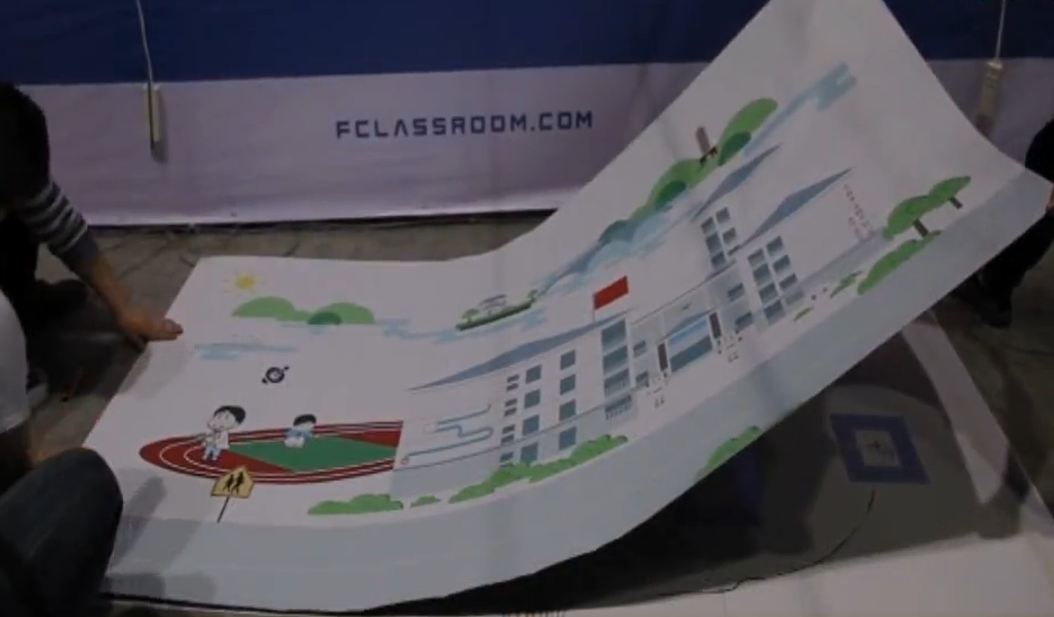

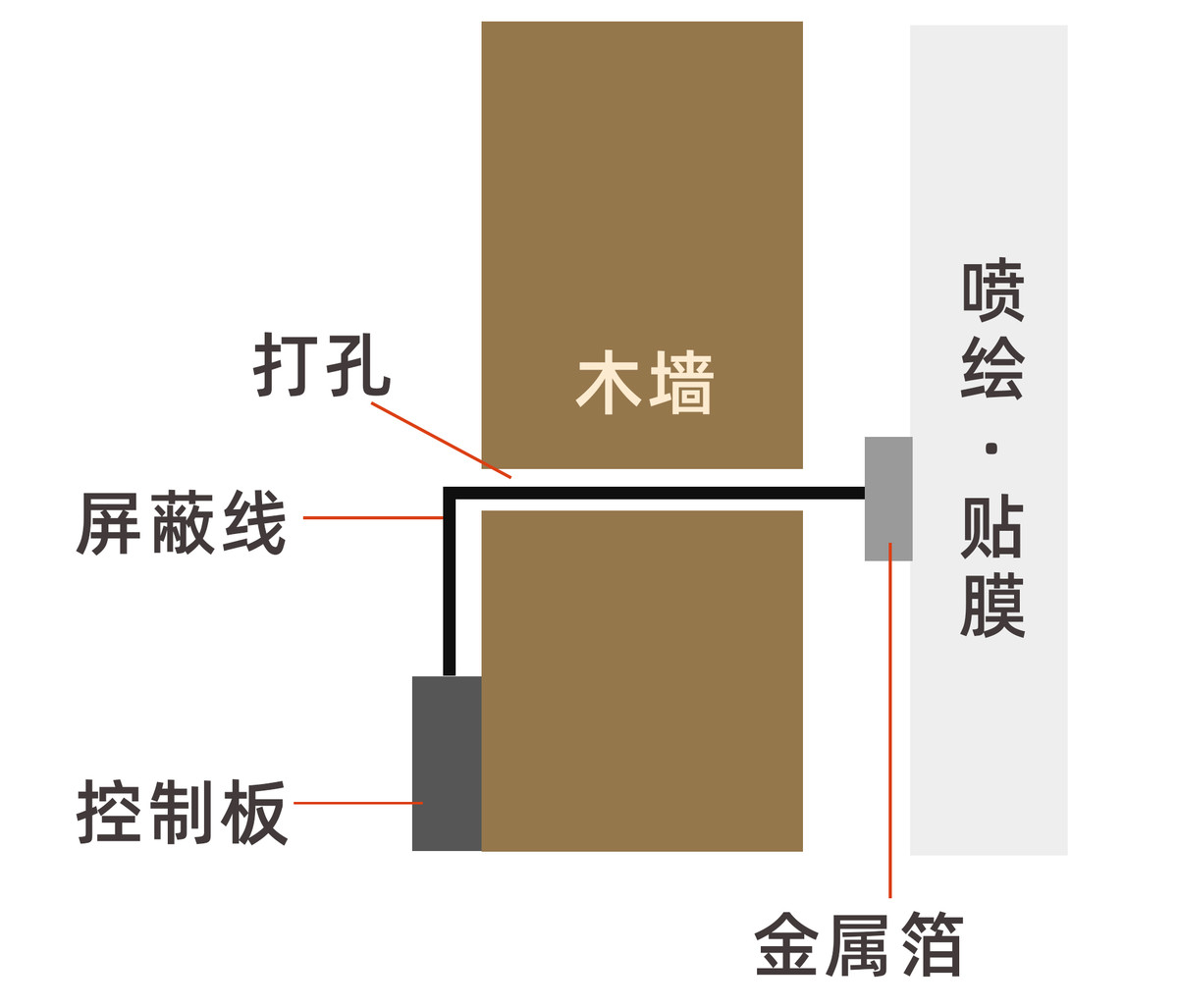

木墙+贴膜或喷绘布
▲接线图

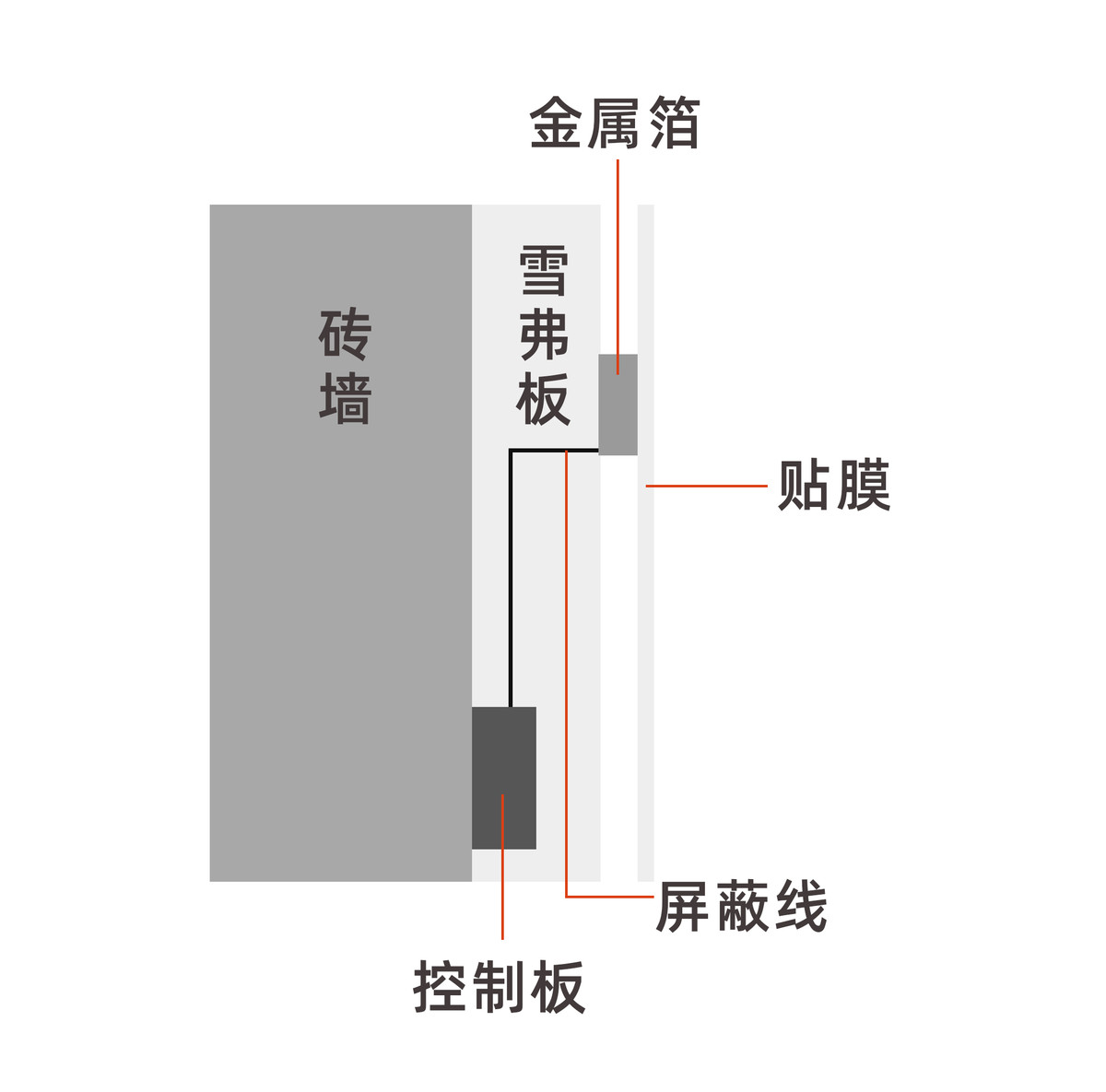

砖墙+雪弗板+贴膜
▲接线图

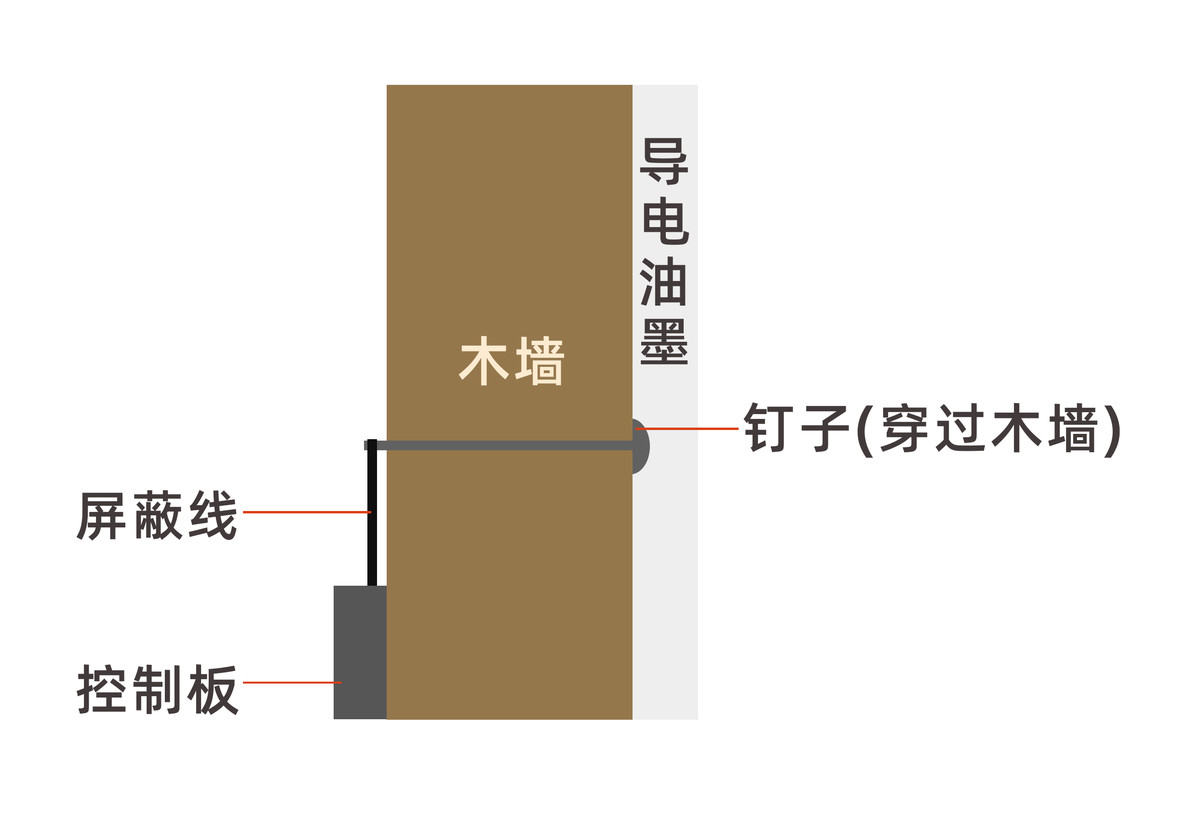

木墙+导电油墨手绘
▲接线图

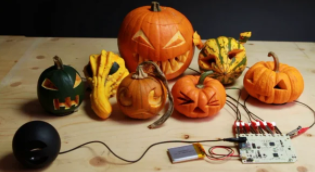

当然，除了上面介绍的安装方法以外，也可能有其他材料或其他的安装方式，欢迎尝试新的稳定的方式，也可以与小编交流。另外，也有一些其他的玩法，比如将导电线固定在水果上，触摸水果演奏乐曲⬇
接下来，小编就为大家介绍一下控制板和配件到手后的安装方法吧~
01

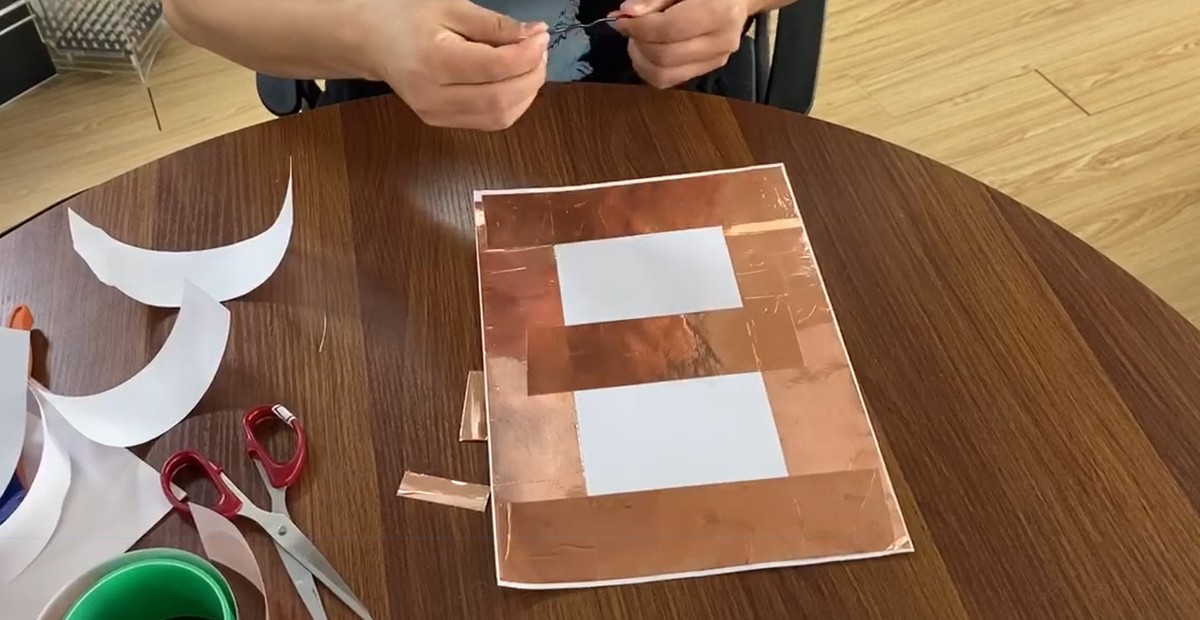

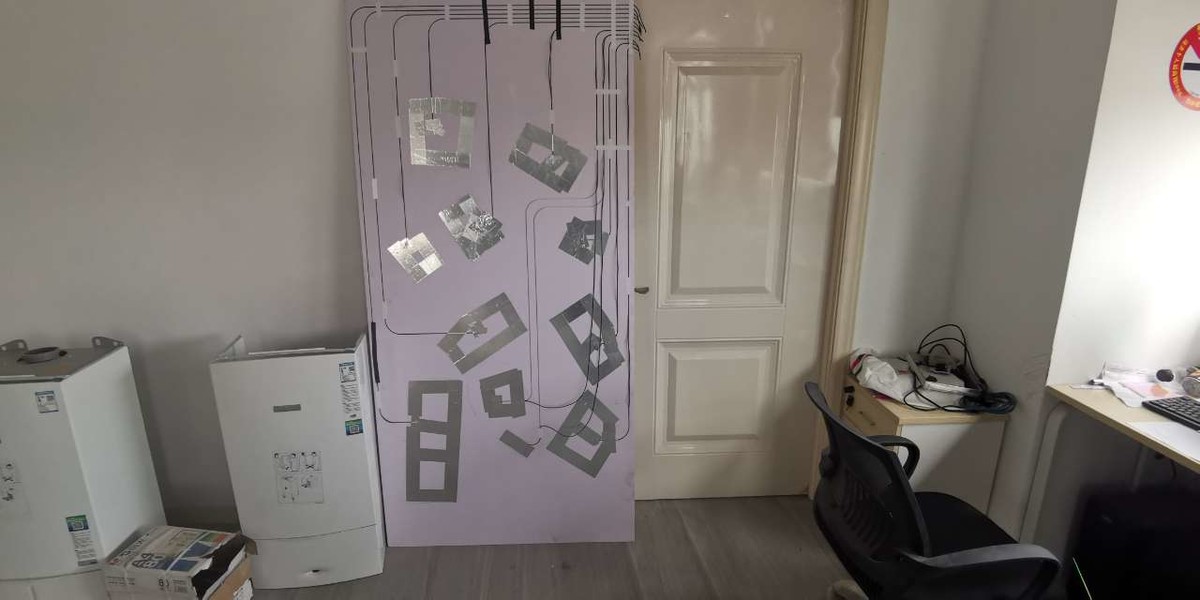

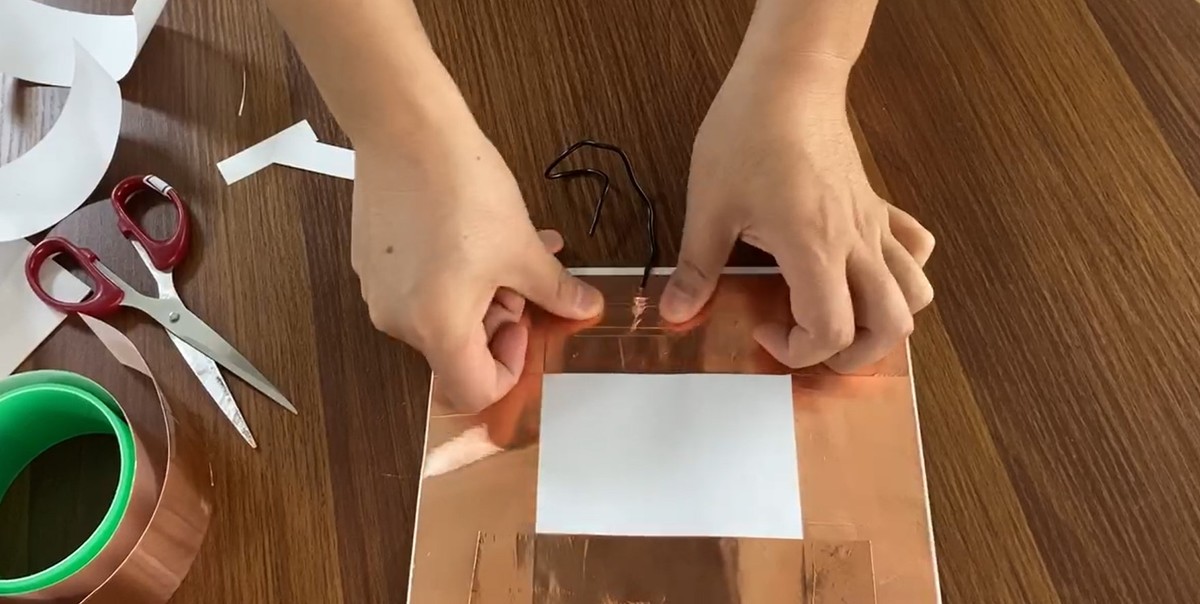

确定触摸点的位置，贴金属箔胶带，根据控制点的面积大小，确定贴胶带的形状是“口”、“日”或是“田”字。
02
固定屏蔽线。
将屏蔽线一端贴在金属箔胶带上，有金属环的另一端固定在控制板上。
03

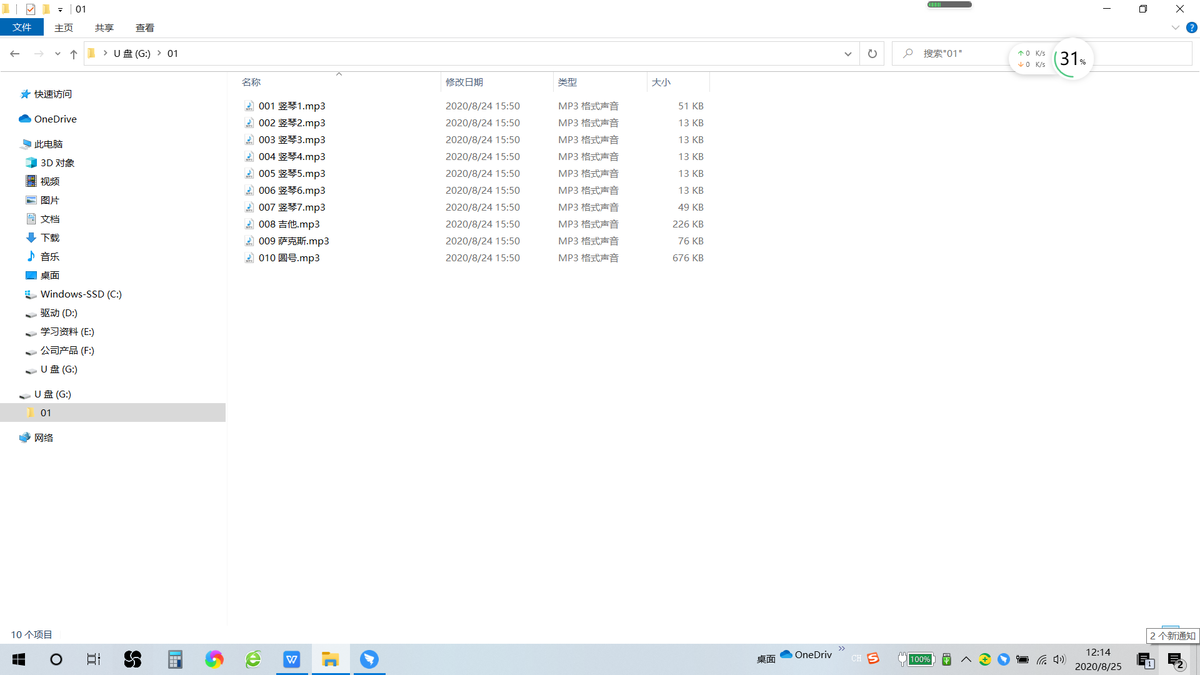

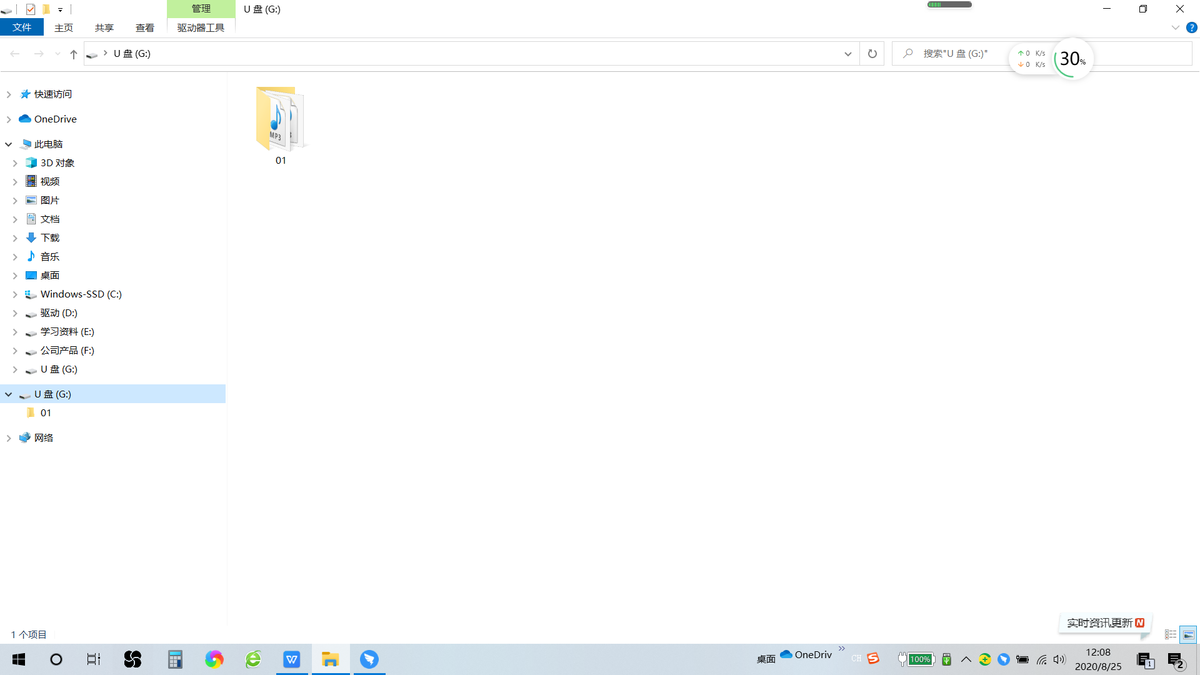

将音乐存入SD卡中，在这里，注意首先确认SD卡是完全清空的；然后在SD卡根目录新建一个文件夹，并命名为“01”；打开01文件夹，把歌曲拷贝到文件夹中，注意歌曲文件需为MP3格式的文件，且歌曲命名方式为三位数序号+歌名（如：001 歌名.mp3）。在这里，001对应E1点，以此类推。
04
接入音响和电源，上电后即可使用。
如果小编的介绍不够清楚，可以看下面的安装视频⬇
另外，如果使用过程中，出现了以下问题，不要慌张，小编带来一套自查清单
01 是否可以户外用？
电容触摸在遇到雨水时可能会产生一些误触发，因此如果一定要放在户外使用，短期不下雨的活动是没有问题的，长期的话建议搭一个挡雨棚，且下过雨画面表面干燥后，需要重新上电即可使用。
02 没碰就乱响？
可能是电容环境改变导致的误触发，可以尝试断电重启一次。
03面积能做多大？
每个触摸点与控制板之间是用屏蔽线连接的，因此触摸点之间的距离以及整体的尺寸受限较小，不过为使音效墙稳定，面积建议在4*3m以内。
04 音箱怎么选？
需要3.5mm的音频线，室内使用正常环境下20W就可以，户外的话可以适当选择功率稍大的音箱，30W甚至更大的。
05 接上音箱为什么不响？
首先确认SD卡是否插入，以及SD卡内的文件是否按照要求命名和建立文件夹，如果SD卡和音频文件没有问题，就检查一下连接问题啦。
06 灯不亮怎么办？
要确认控制板是否完好，特别是电源的位置，要注意不能暴力插拔。
▲蓝色数据线的位置，插口因暴力插拔而损坏

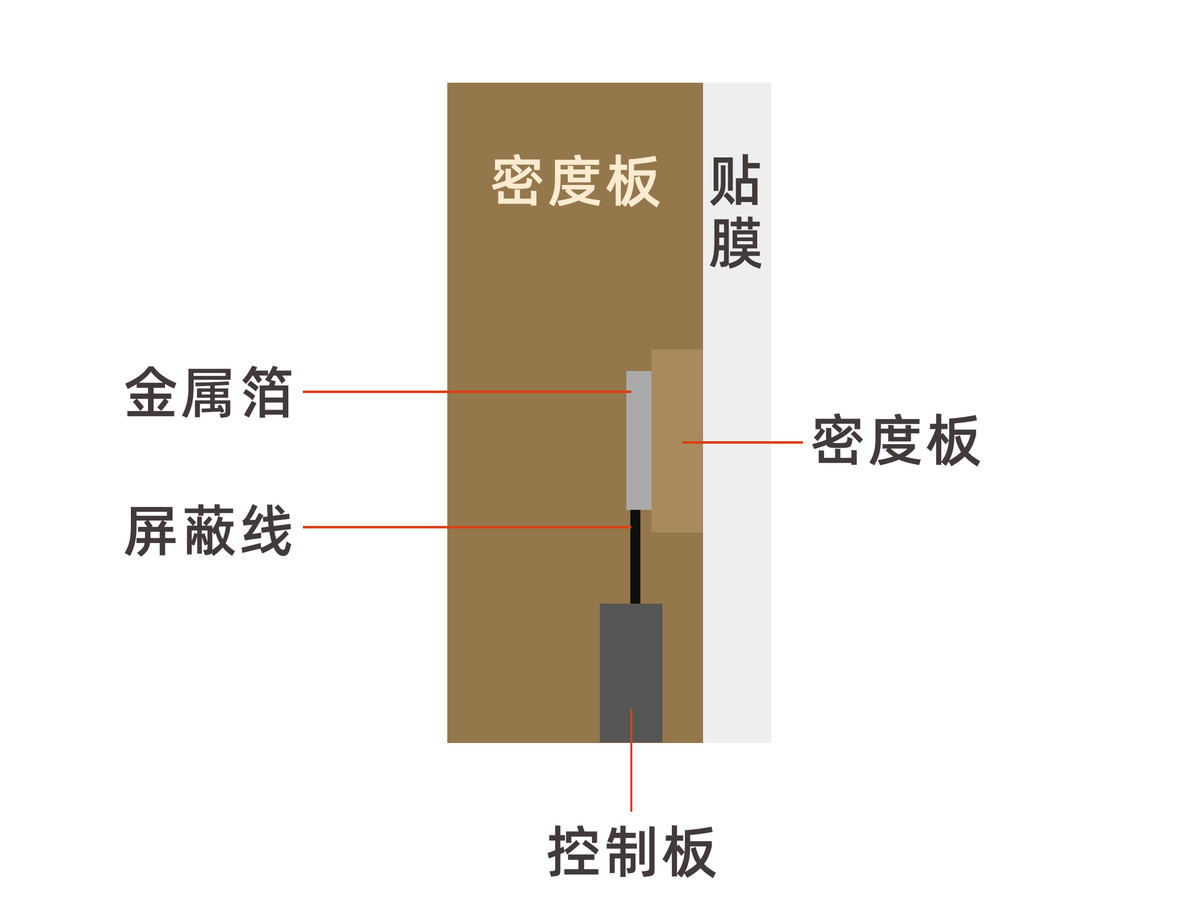

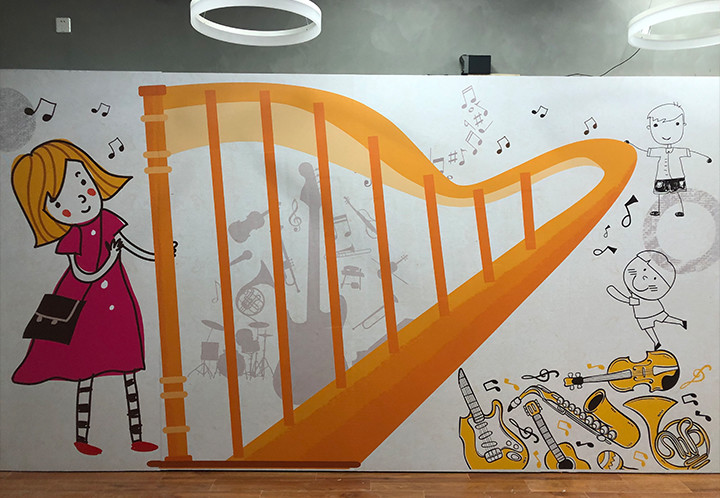

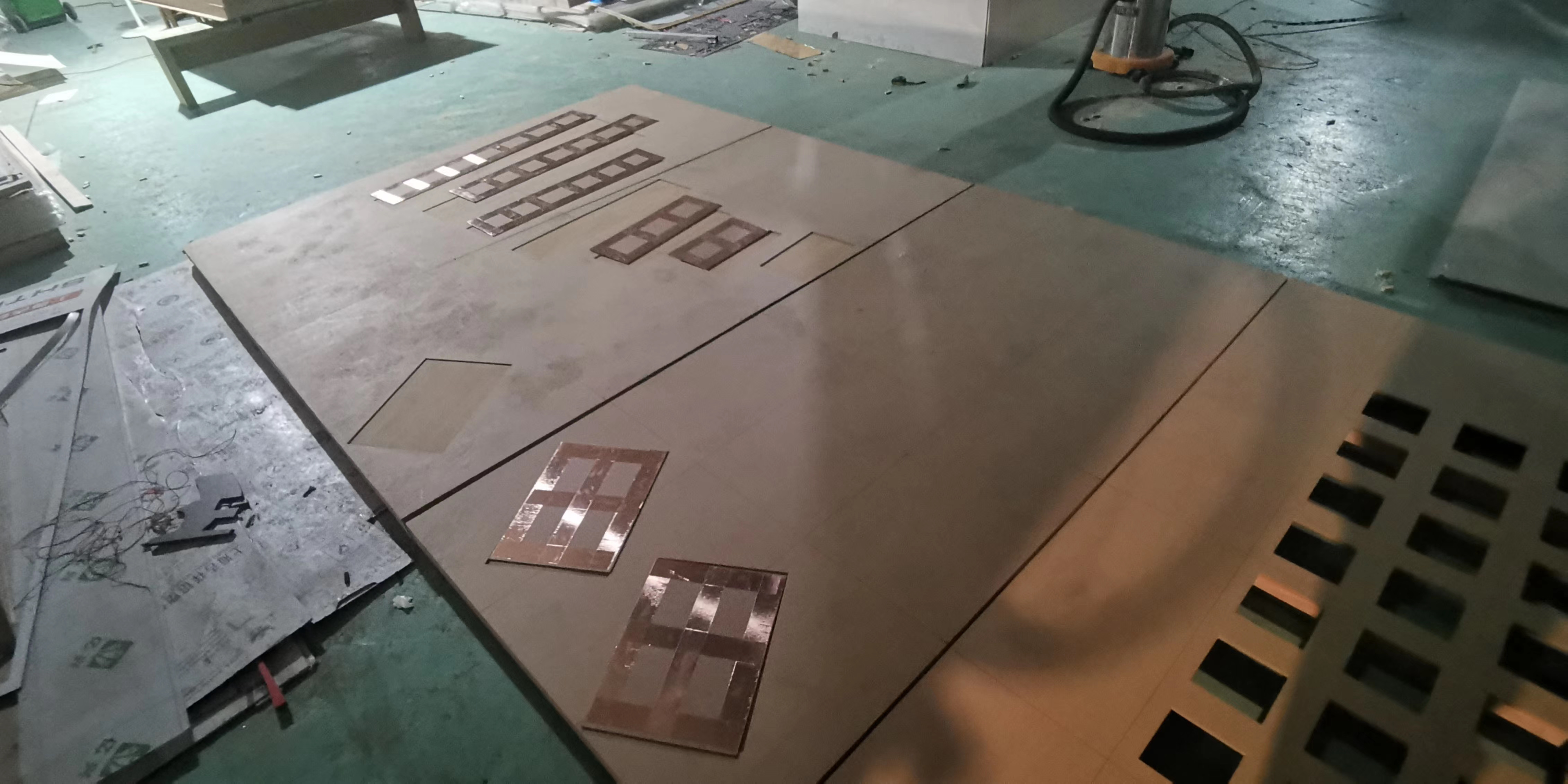

最后，为大家展示一下最近我们在上海尚文中学做的案例，在这个项目中，我们使用了高品质的安装方法，将密度板洗去一层，贴金属箔胶带后，又将洗下来的部分固定回密度板，屏蔽线从开了孔的密度板中间穿出。这个方法在安装的过程中相对耗时且要求较高，但是最终的效果以及稳定度确是很好的。
经过多次项目案例，包括我们去现场帮客户安装以及客户根据我们的指导自己安装，这款音效墙都实现了很好的效果，很适合活动暖场引流，商业空间引流。
十分稳定且可以快速实现，最紧急的一次项目，从客户的平面设计、制作桁架和喷绘布，到我们的工程师到现场安装调试，一共历时不到24小时，是一款可以救急且互动性很强的装置。当然了，小编还是建议朋友们在活动前提前准备~
